제품 상세 정보:
결제 및 배송 조건:
|

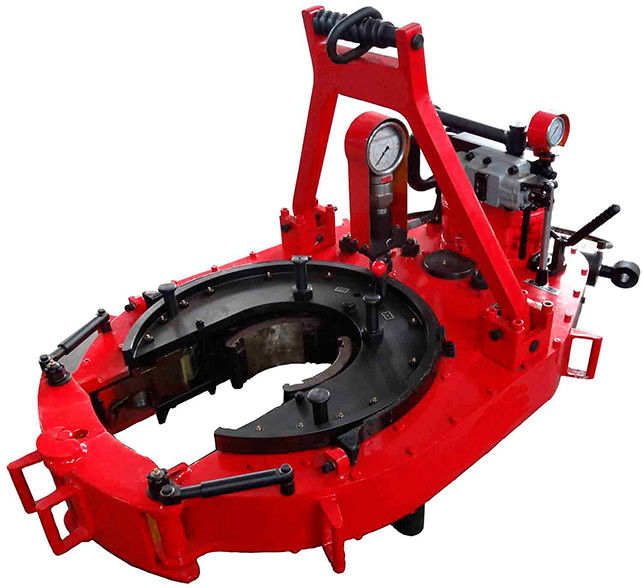

모델: | TQ178-16 | 크기 범위: | 101.6~178mm |
---|---|---|---|
최대. 압력: | 18Mpa | 교류 일: | 110~160 L /min |
공기 압력: | 0.5~0.9MPa | 크기: | 1450×760 ×740mm |
무게: | 580Kg | ||
하이 라이트: | 드릴링 부속품 공구,교련 부속품 세트 |
기술적인 자료
모형 | TQ178-16 | TQ178-16Y | TQ340-35 | TQ340-35Y | TQ356-55 | TQ356-55Y | TQ508-70Y | TQ340-85Y | ||
크기 범위 | mm | 101.6~178 | 101.6~178 | 114.3~340 | 114.3~340 | 114.3~356 | 114.3~356 | 114.3~340 | 114.3~340 | |
에서 | 4~7 | 4~7 | 41/2~133/8 | 41/2~133/8 | 41/2~14 | 41/2~14 | 95/8~20 | 41/2~133/8 | ||
최대. 압력 | MPa | 18 | 16 | 18 | 20 | 16.6 | 20 | 20 | 18 | |
psi | 2610 | 2320 | 2610 | 2900 | 2400 | 2900 | 2900 | 2610 | ||
교류 일 | L /min | 110~160 | 110~160 | 110~160 | 110~170 | 110~140 | 110~170 | 110~170 | 110~170 | |
gpm | 29.3~42.7 | 29.3~42.7 | 29.3~42.7 | 29.3~45.4 | 29.3~37.3 | 29.3~45.4 | 29.3~45.4 | 29.3~45.4 | ||
공기의 압력 | MPa | 0.5~0.9 | — | 0.5~0.9 | — | 0.5~0.9 | — | — | — | |
psi | 72~130 | 72~130 | 72~130 | |||||||
최대. 토크 |
안녕. 장치 | kN.m | 2.4~3 | 2.4~3 | 2.5~3 | 3.5~6 | 3.8~4.2 | 7 | 8.4~10.7 | 12.5~14 |
ft.lbf | 1770~2210 | 1770~2210 | 1844~2210 | 2580~4425 | 2800~3100 | 5160 | 6190~7890 | 9220~10325 | ||
Mid.gear | kN.m | — | — | 6.0~7.5 | — | — | — | — | — | |
ft.lbf | 4425~5530 | |||||||||
저 기어 | kN.m | 14.5~17.5 | 16~19 | 32~40 | 22~37 | 53~58 | 57 | 48.9~70.5 | 85~90 | |
ft.lbf | 10694~12900 | 11060~13270 | 23600~29500 | 16225~27285 | 39080~42775 | 42030 | 37244~52000 | 62690~66375 | ||
속도 | 안녕. 장치 | rpm | 54~79 | 50~72 | 60~86 | 50~90 | 56~70 | 39.4~60.9 | 26~43.6 | 30~45 |
Mid.gear | rpm | — | — | 21~30 | — | — | — | — | — | |
저 기어 | rpm | 9~13.1 | 9~13 | 3.6~5.3 | 8~14 | 4~5 | 4.8~7.4 | 4~6.6 | 3.2~5 | |
드는 거리 | mm | — | — | — | 622 | — | 615 | 622 | 622 | |
에서 | 24.5 | 24.2 | 24.5 | 24.5 | ||||||
크기 | mm | 1450×760 ×740 |
1500×760 ×800 |
1580×900 ×880 |
1580×900 ×1060 |
1770×960 ×850 |
1770×960 ×780 |
2080×1280 ×760 |
1995×1150 ×680 |
|
에서 | 57×30 ×29.1 |
59×30 ×34.6 |
62.2×35.4 ×34.6 |
62.2×35.4 ×34.6 |
69.7×37.8 ×33.5 |
69.7×37.8 ×30.7 |
82×50.4 ×30 |
78.5×45.3 ×26.8 |
||
무게 | kg | 580 | 560 | 780 | 760 | 1150년 | 1100년 | 1550년 | 1700년 | |
lb | 1280년 | 1230년 | 1720년 | 1670년 | 2530 | 2420 | 3410 | 3740 |
